詳細介紹

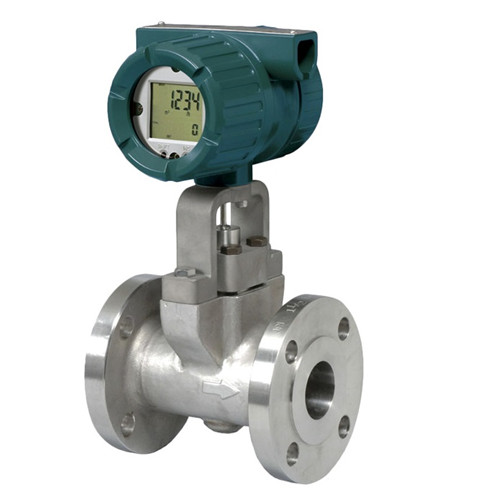

DY080-EBLAA2-0D渦街流量計

渦街流量計是經過現場檢驗的傳感器和本體組件(已安裝在全世界260，000個YEWFLO單元中)與包含SSP(頻譜信號處理)技術的獨特?cái)?shù)字電子元件有機結合的產物。即使在惡劣的工況條件下也可提供***和高穩定性。結合其高可靠性和魯棒設計，它可以提高設備的效率從而降低運行成本。

DY080-EBLAA2-0D渦街流量計

	標準型	多變量型	縮徑型
型號	DY渦街流量計	選項代碼:/MV	選項代碼:/R1，/R2
測量流體	液體、氣體、蒸汽(避免多相流和粘性流體)
公稱通徑	15mm～300mm (400mm:特殊訂貨)	25mm～200mm	25mm～200mm
精度	液體:讀數的±1.0%(20000≤Re≤1000) 液體:讀數的±0.75%(D×1000≤Re)		液體:讀數的±1.0% (20000≤Re≤1000)
	氣體、蒸汽:讀數的±1.0%(流速小于35m/s) 氣體、蒸汽:讀數的±1.5%(流速35m/s～80m/s)
輸出信號	雙重輸出(可同時獲得模擬和晶體管接點輸出信號)
流體溫度范圍	-29℃～260℃(一般型) -196℃～100℃(低溫型:選購) -29℃～450℃(高溫型:選購)
工況壓力范圍	-0.1MPa (-1kg/cm2)~法蘭額定值
環境溫度	-29~85℃(一體型/無顯示器) -29~80℃(一體型/帶顯示器) -29~85℃(分離型傳感器) -40~85℃(分離型轉換器/無顯示器) -30~80℃(分離型轉換器/帶顯示器)
環境濕度	5～****RH(不結露)
安裝	一體型和分離型傳感器:法蘭安裝或通過與管道相鄰的法蘭進行夾持安裝分離型轉換器: 2-inch管安裝 JIS10/20/40、ANSI150/300/600/900，JPI150/300/600，DIN PN10/16/25/40
電氣連接	JIS G1/2內螺紋，ANSI 1/2NPT內螺紋，ISO M20×1.5內螺紋
電氣規格	JIS隔爆型，F(xiàn)M防爆型/本安型 ATEX (CENELEC隔爆型/本安型/IEC type n) CSA防爆型/本安型:雙密封 SAA隔爆型/本安型
材質	殼體: SCS14A鑄造不銹鋼(equivalent to SUS316，CF8M）渦街發生體:雙相不銹鋼(可選:防腐型) 密封墊圈: SUS316不銹鋼表面涂覆特氟龍涂層轉換器外殼:鋁合金
應用標準	符合EMC標準: EN61326-1 Class A，Table 2 (工業應用場合)，EN61326-2-3 EN55011 Class A Group 1 壓力儀表指示: 注明機身標識號0038 H模件

DY080-EBLAA2-0D渦街流量計

DY系列漩渦流量計選型：

DY□□□		(口徑15-300mm)漩渦流量計
輸出信號	-D	4-20MA，脈沖，BRAIN通訊
	-E	4-20MA，脈沖，HART通訊
	-N	分離型傳感器
殼體材質	A	SCS14A（JIS鑄件，相當SUS316）
	B	CF8M（ANSI鑄件，相當SUS316）
	X	其它（注1）
發生體材質	L	DCS1（相當SUS329JI）
發生體材質	X	其它（注1）
管道連接 RF：凸法蘭 RJ：環接型	AJ1	JIS 10K夾持型
	AJ2	JIS 20K夾持型
	AJ4	JIS 40K夾持型
	AA1	ANSI 150夾持型
	AA2	ANIS 300夾持型
	AD3	DIN PN25夾持型
	AD4	DIN PN40夾持型
	SS3	GB 2.5 MPA夾持型
	SS4	GB 4.0 MPA夾持型
	BJ1	JIS 10K法蘭型（RF）
	BJ2	JIS 20K法蘭型（RF）
	BJ4	JIS 40K法蘭型（RF）
	BA1	ANSI 150法蘭型（RF）
	BA2	ANSI 300法蘭型（RF）
	BA4	ANSI 600法蘭型（RJ）
	CA4	ANSI 600法蘭型（RJ）
	CA5	ANSI 900法蘭型（RJ）
	BD3	DIN PN25法蘭型（RF）
	BD4	DIN PN40法蘭型（RF）
	SR3	DIN PN25法蘭型（RF）
	SR4	DIN PN40法蘭型（RF）
	SR5	DIN PN63法蘭型（RF）
	SR6	DIN PN100法蘭型（RF）
電氣接線口	-0	JIS G1/2內螺紋
	-2	ANSI 1/2NPT內螺紋
	-4	M20*1.5內螺紋
顯示器	D	帶顯示器
顯示器	N	無顯示器，分離型傳感器
選用規格	/□□□	附加規格

DY080-EBLAA2-0D渦街流量計

如：DY050-DALBA1-2D

DY系列漩渦流量計轉換器：

DYA		漩渦流量計轉換器（分離型）
輸出信號	-D	4-20MA，脈沖，BRAIN通訊
輸出信號	-E	4-20MA，脈沖，HART通訊
電氣接線口	0	JIS G1/2內螺紋
	2	ANSI 1/2NPT內螺紋
	4	M20*1.5內螺紋
顯示器	D	帶顯示器
顯示器	N	無顯示器，分離型傳感器
選用規格	/□□□	附加規格
選用規格	/MV	溫度補償形

漩渦流量計專用信號電纜；

DYC		漩渦流量計專用信號電纜（分離型用）
端子	-0	末端不處理
端子	-1	末端處理
長度	-05	5米
	-10	10米
	-15	15米
	-20	20米
	-□□	可選25、30等等
選用規格	/C□	端末處理用部品（當末端不處理時）
選用規格	/MV	溫度補償形

附加規格：

名稱	說明	型號	代碼
溫度變送器內置型	漩渦發生體內部內置PT100鉑電阻	DY	/MV
不銹鋼位號牌	不銹鋼位牌，裝在轉換器外殼	DY/DYA	/SCT
NEPSI防爆型	NEPSI隔爆型	DY/DYA	/NF1
NEPSI防爆型	NEPSI本安型	DY/DYA	/NS1
隔爆接頭	配線接線口：JIS 1/2內螺紋	DY	/G11
隔爆接頭	G11：1只，G12：2只	DYA	/G12
不銹鋼螺栓螺母組件	不銹鋼螺栓螺母組件	限夾持型	/BL
材質論證	殼體	DY	/M01
材質論證	殼體，發生體	DY	/M02
脫脂處理	所有接液部件進行脫脂處理	DY	/K1
高溫型	流體溫度：-29-450°C（口徑25-200mm）	DY	/HT1
高溫型	流體溫度：-29-450°C（口徑25-300mm）	DY	/HT2
環氧涂層	儀表蓋及外殼環氧涂層	DY/DYA	/X1
不銹鋼支架（DYA用）	分離型轉換器支架為不銹鋼	DYA	/SB
避雷器	轉換器內加裝避雷器	DY	/A
防腐型	口徑15-100mm	DY	/HY
轉換器180°轉向	產品出廠時，轉換器反轉180°	DY	/CRC
檢驗成績單	實流校正成績單	DY	/QIC

SSP(頻譜信號處理)技術的新功能

SSP分析digitalYEWFLO渦街流量計內的流體情況，根據分析數據自動選擇與該工況對應的zui佳調節，從而提供以往的渦街流量計所無法實現的性能。

SSP可***感知低流量范圍內的旋渦，從而顯著地提高了流量輸出的穩定性。

•**的自診斷功能

可預測并顯示應用工況的變化，如較大的管道振動、流態異常等。

•***

讀數的±0.75%(液體)

讀數的±1.0%(氣體、蒸汽)

•流體溫度范圍

高溫型zui高達450℃

低溫型zui低-196℃

•參數設定簡便

使用頻繁的參數組合在一起，從而減少了參數設定時間。

•顯示清晰簡明

可在過程診斷的同時顯示瞬時流量及累計流量。

•模擬/脈沖雙重輸出

同時輸出流量和脈沖。

•報警輸出

報警發生時報警信號輸出。

• BRAIN/HART通信和按鍵開關

•符合NACE標準

•符合NAMUR 43標準

•遠程電纜長度zui長30m
