VEGAPULS62雷達液位計

VEGAPULS 62 是一種通用型雷達傳感器，用于連續測量液體的液位。它適用于在倉儲容器、反應器和過程容器中的應用，包括過程條件艱難的場合。視應用領域，將使用不同的型式： • 天線 – 小型儲罐和過程容器，幾乎可測量所有介質：喇叭形天線 ø 40 毫米 – 倉儲罐和過程容器，測量在艱難過程條件下的產品，如溶劑、碳氫化合物和燃料：喇叭形天線 ø 48 … 95 毫米 – 測量距離較大時，εr 值較低的介質：拋物形天線 • 電子部件 – εr 值≥1.8 的介質: 標準型電子部件 – εr 值 < 1,8, ≥1,5 的介質；反射性能很差的應用場合：靈敏度較高的電子部件實際可達到的值取決于測量條件、天線系統或立管或旁路。從雷達傳感器的天線上以大約1 毫微秒的時間發射短雷達脈沖，該脈沖被介質反射并被天線作為回音接收。雷達脈沖從發射到接收的時間相當于距離，由此與充填高度成正比。由此測得的充填高度被轉換成相應的輸出信號并作為測量值輸出。 3.3 包裝、運輸和倉儲您購買的儀表在運抵使用地點的途中受到包裝材料的保護。在此，應按照 ISO 4180 標準來檢驗包裝材料，以確保它經得起常見的運輸考驗。標準儀表通過紙箱包裝，紙箱可回收利用。對于特殊類型，需要使用聚乙烯泡沫或聚乙烯薄膜。請將包裝廢物送到專門的回收機構。運輸時必須遵守運輸包裝上的提示。違背運輸提示會導致儀表受損。

●免維護，非接觸式測量。

●由于耐磨損且免維護，設備有很**的適用性。

●測量準確可靠。

●非接觸式雷達技術具有測量精度特別高的特點。測量過程既不會受到介質的波動性，也不會受到不斷出現的過程條件，如溫度、壓力或嚴重起塵的影響。調整過程非常簡便，無需充填和排空容器，由此節省了時間。

VEGAPULS62雷達液位計

德國VEGAPULS62雷達料位計 VEGA雷達

VEGAPULS 62液位計產品應用

VEGAPULS 62雷達傳感器**用于液體的持續性液位測量。適于較惡劣過程條件下在儲藏容器，反應堆和過程容器內進行物位測量。 VEGAPULS 62 采用不同天線配置和材料，為幾乎所有應用提供較好解決方案。溫度和壓力范圍大，方便項目計劃。

技術參數

量程---距離：35 m

過程溫度：-196 ... 450 °C

過程壓力：-1 ... 160 bar

測量精度：± 2 mm

型式

?用于分離喇叭天線

?with ½" standpipe

?with horn antenna ø 40 mm

?with horn antenna ø 48 mm

?with horn antenna ø 75 mm

?with horn antenna ø 95 mm

?with parabolic antenna ø 245 mm

接液材質

?316L

?鎳基熱強合金 C22

?1.4848

?Alloy 400 (2.4360)

?鉭

螺紋連接：G1½, 1½ NPT

法蘭連接：≥ DN50, ≥ 2"

雷達液位計PULS62的優勢

• 通過采用無接觸的測量方法進行免維護的運行

• 因無磨損，且無需維護，故設備的可用率很高

• 測量結果精que，不受壓力、溫度、氣體和蒸汽的影響

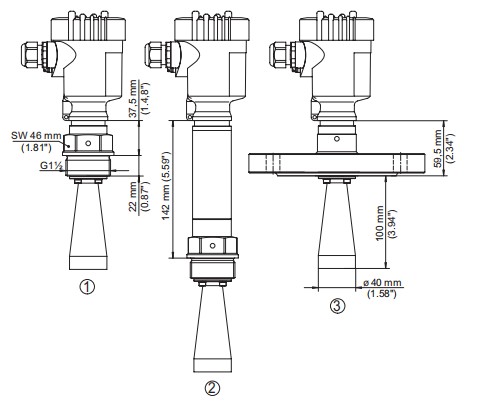

PULS62雷達液位計的安裝尺寸

PULS62雷達液位計技術選型

											安全**：
	XX	┄	┄	┄	┄	┄	┄	┄	┄	┄	無防爆要求
	XM	┄	┄	┄	┄	┄	┄	┄	┄	┄	船用許可
	CX	┄	┄	┄	┄	┄	┄	┄	┄	┄	ATEX II 1G, 1/2G, 2G Ex ia IIC T6
	CA	┄	┄	┄	┄	┄	┄	┄	┄	┄	ATEX II 1G, 1/2G, 2G Ex ia IIC T6 + WHG
	CM	┄	┄	┄	┄	┄	┄	┄	┄	┄	ATEX II 1G, 1/2G, 2G Ex ia IIC T6 + 船用許可
	CI	┄	┄	┄	┄	┄	┄	┄	┄	┄	IEC Ex ia IIC T6
	DX	┄	┄	┄	┄	┄	┄	┄	┄	┄	ATEX II 1/2G, 2G Ex d ia IIC T5/T6
	DI	┄	┄	┄	┄	┄	┄	┄	┄	┄	IEC Ex d ia IIC T6
	CK	┄	┄	┄	┄	┄	┄	┄	┄	┄	IEC Ex ia IIC Ga,Ga/Gb,Gb+Ex t IIIC T…Da,Da/Db,Db
	DK	┄	┄	┄	┄	┄	┄	┄	┄	┄	IEC Ex d IIC Ga/Gb,Gb+Ex t IIIC T…Da,Da/Db,Db
	RK	┄	┄	┄	┄	┄	┄	┄	┄	┄	IEC Ex t IIIC T…Da,Da/Db,Db
	│										版本/材料：
	│	B	┄	┄	┄	┄	┄	┄	┄	┄	喇叭天線 ø40mm / 316L
	│	C	┄	┄	┄	┄	┄	┄	┄	┄	喇叭天線 ø48mm / 316L
	│	D	┄	┄	┄	┄	┄	┄	┄	┄	喇叭天線 ø75mm / 316L
	│	E	┄	┄	┄	┄	┄	┄	┄	┄	喇叭天線 ø95mm / 316L
	│	K	┄	┄	┄	┄	┄	┄	┄	┄	拋物天線 ø245mm / 316L
	│	F	┄	┄	┄	┄	┄	┄	┄	┄	1/2"豎管 / 316L
	│	│									安裝連接/材料：
	│	│	GA	┄	┄	┄	┄	┄	┄	┄	螺紋 G3/4(DIN3852-A)PN40 / 316L
	│	│	NA	┄	┄	┄	┄	┄	┄	┄	螺紋 3/4NPT(ASME B1.20.1) PN40 / 316L
	│	│	GD	┄	┄	┄	┄	┄	┄	┄	螺紋 G1 1/2(DIN3852-A) PN40 / 316L
	│	│	ND	┄	┄	┄	┄	┄	┄	┄	螺紋 1 1/2NPT(ASME B1.20.1) PN40 / 316L
	│	│	GB	┄	┄	┄	┄	┄	┄	┄	螺紋 G1 1/2(DIN3852-A) PN100 / 316L
	│	│	NB	┄	┄	┄	┄	┄	┄	┄	螺紋 1 1/2NPT(ASME B1.20.1) PN100 / 316L
	│	│	FC	┄	┄	┄	┄	┄	┄	┄	法蘭 DN50PN40 Form C, DIN2501 / 316L
	│	│	FD	┄	┄	┄	┄	┄	┄	┄	法蘭 DN80PN40 Form C, DIN2501 / 316L
	│	│	FE	┄	┄	┄	┄	┄	┄	┄	法蘭 DN100PN16 Form C, DIN2501 / 316L
	│	│	FK	┄	┄	┄	┄	┄	┄	┄	法蘭 DN150PN16 Form C, DIN2501 / 316L
	│	│	AE	┄	┄	┄	┄	┄	┄	┄	法蘭 2" 150lb RF, ANSI B16.5 / 316L
	│	│	AI	┄	┄	┄	┄	┄	┄	┄	法蘭 3" 150lb RF, ANSI B16.5 / 316L
	│	│	AK	┄	┄	┄	┄	┄	┄	┄	法蘭 4" 150lb RF, ANSI B16.5 / 316L
	│	│	AM	┄	┄	┄	┄	┄	┄	┄	法蘭 6" 150lb RF, ANSI B16.5 / 316L
	│	│	│								密封/工作溫度：
	│	│	│	2	┄	┄	┄	┄	┄	┄	FKM (SHS FPM 70C3 GLT)和PTFE / -40...130°C
	│	│	│	3	┄	┄	┄	┄	┄	┄	FFKM (Kalrez 6375) 和PTFE / -20...130°C
	│	│	│	F	┄	┄	┄	┄	┄	┄	FFKM (Kalrez 6375) 和PEEK / -20...250°C
	│	│	│	H	┄	┄	┄	┄	┄	┄	石墨及陶瓷/ -200～450oC
	│	│	│								輸出接口：
	│	│	│	│	H	┄	┄	┄	┄	┄	二線制4～20mA/HART®
	│	│	│	│	1	┄	┄	┄	┄	┄	二線制4～20mA/HART®和PLICSMOBILE
	│	│	│	│	B	┄	┄	┄	┄	┄	四線制4...20mA/HART®; 90...253V AC; 50/60Hz
	│	│	│	│	I	┄	┄	┄	┄	┄	四線制4...20mA/HART®; 9.6...48V DC; 20...42V AC
	│	│	│	│	P	┄	┄	┄	┄	┄	Profibus PA
	│	│	│	│	F	┄	┄	┄	┄	┄	Foundation Fieldbus
	│	│	│	│	│						外殼/防護等級：
	│	│	│	│	│	K	┄	┄	┄	┄	塑料外殼 / IP66/IP67
	│	│	│	│	│	A	┄	┄	┄	┄	鋁外殼 / IP66/IP68 (0.2 bar)
	│	│	│	│	│	D	┄	┄	┄	┄	鋁殼雙室 / IP66/IP68 (0.2 bar)
	│	│	│	│	│	8	┄	┄	┄	┄	不銹鋼(電解拋光) 316L / IP66/IP68 (0.2 bar)
	│	│	│	│	│	W	┄	┄	┄	┄	不銹鋼雙室 / IP66/IP68 (0.2 bar)
	│	│	│	│	│	R	┄	┄	┄	┄	塑料雙室 / IP66/IP67
	│	│	│	│	│	│					連接電纜/電纜密封蓋/連接插頭：
	│	│	│	│	│	│	M	┄	┄	┄	M20x1.5 /有/無
	│	│	│	│	│	│	N	┄	┄	┄	1/2NPT /無/無
	│	│	│	│	│	│	│				顯示調試模塊 (PLICSCOM)：
	│	│	│	│	│	│	│	X	┄	┄	無
	│	│	│	│	│	│	│	A	┄	┄	頂部安裝
	│	│	│	│	│	│	│	│			附加設備：
	│	│	│	│	│	│	│	│	X	┄	無
	↓	↓	↓	↓	↓	↓	↓	↓	↓
PS62.	##	#	##	#	#	#	#	#	#		：選定型號
